Instalações elétricas industriais que mantêm a operação rodando

O que compõe uma instalação elétrica industrial?

Uma instalação elétrica industrial é formada por uma cadeia de sistemas em série: entrada de energia, subestação, distribuição em baixa tensão e circuitos terminais de força, comando e iluminação. Uma falha em qualquer elo interrompe a produção a jusante, por isso o projeto trata a cadeia inteira, e não cada quadro isoladamente.

Quando a carga instalada passa de 75 kW, o fornecimento passa, em regra, para média tensão, e a unidade passa a ser do Grupo A tarifário da ANEEL. O padrão de entrada, a cabine de medição e os requisitos de proteção seguem a norma de fornecimento da concessionária; em Osasco, na capital e nos demais municípios da área de concessão da Enel SP, a dessa distribuidora.

• Entrada e cabine de média tensão: medição, seccionamento e proteção geral com relé.
• Subestação: transformadores a óleo ou a seco que rebaixam para a tensão de utilização (380 V ou 440 V, por exemplo).
• QGBT (quadro geral de baixa tensão): recebe o secundário do transformador e distribui para os quadros de área.
• CCMs (centros de controle de motores): partidas diretas, soft-starters e inversores de frequência das máquinas.
• Distribuição e força: alimentadores em eletrocalha, leito ou eletroduto, barramentos blindados e tomadas industriais.
• Iluminação: galpões, áreas de processo, iluminação de emergência e áreas externas.
• Aterramento e equipotencialização: malha, barramentos de equipotencialização e condutores de proteção.
• SPDA e proteção contra surtos: captação, descidas e aterramento contra descargas atmosféricas, com DPS coordenados nos quadros (NBR 5419-4).

Quais normas se aplicam a uma instalação elétrica industrial?

Cada parte da instalação tem uma norma de referência, e a NR-10 exige que o projeto siga as normas técnicas oficiais e fique sob responsabilidade de profissional legalmente habilitado. A tabela resume o que cada documento cobre.

As normas ABNT são revisadas periodicamente (a NBR 14039, por exemplo, está em processo de revisão). O projeto deve indicar a edição adotada, e a ART registra o responsável técnico.

O que muda com a nova NR-10 (Portaria MTE nº 737/2026)?

A Portaria MTE nº 737, de 29/05/2026, publicada no DOU em 01/06/2026, aprovou a nova redação da NR-10, que entra em vigor em 1º de junho de 2027; até 31 de maio de 2027 vale o texto atual. A norma passa a se integrar ao Gerenciamento de Riscos Ocupacionais (GRO) da NR-01 e cobre explicitamente o ciclo de projeto, construção, montagem, comissionamento, operação e manutenção.

O arco elétrico ganhou peso: a NR-10 se aplica sempre que houver exposição ao risco de arco, mesmo sem entrada na zona controlada, e o projeto deve considerar o estudo de energia incidente quando aplicável. O novo Anexo IV define categorias mínimas de EPI contra arco, e condições fora dele exigem estudo de energia incidente.

• Hierarquia de proteção: desenergizar primeiro, depois proteção coletiva, medidas administrativas e, por último, EPI.
• Proteções coletivas contra arco listadas na norma: painéis resistentes a arco, intertravamentos, limitadores de corrente e tempos de interrupção muito curtos.
• DR de alta sensibilidade obrigatório em circuitos específicos (item 10.6.4); para instalações existentes, a alínea sobre áreas não residenciais vale um ano depois da vigência geral.
• Treinamento periódico bienal com carga mínima de 16 horas.
• Prontuário com novo critério de obrigatoriedade e procedimentos de resposta a emergências.

Quem é obrigado a ter o Prontuário de Instalações Elétricas (PIE)?

Pela NR-10 vigente até 31 de maio de 2027, o Prontuário é obrigatório para todo estabelecimento com carga instalada superior a 75 kW (item 10.2.4). Na nova redação, o critério de potência sai e o PIE passa a ser exigido das organizações que integram o sistema elétrico de potência (SEP) ou que realizam atividades em instalações de média e alta tensão (item 10.15.6).

Na prática, uma indústria atendida em média tensão continua obrigada. Toda organização, com ou sem PIE, deve manter projeto elétrico atualizado e registros das inspeções e medições de aterramento (item 10.15.3 da nova redação), e os documentos técnicos do prontuário devem ser elaborados por profissional legalmente habilitado. Pelo texto vigente (item 10.2.4), o Prontuário reúne:

• Esquemas unifilares atualizados, com sistema de aterramento e dispositivos de proteção.
• Procedimentos e instruções técnicas e administrativas de segurança.
• Inspeções e medições de SPDA e aterramentos.
• Especificação de EPC, EPI e ferramental.
• Comprovação de qualificação, habilitação, capacitação, autorização e treinamentos.

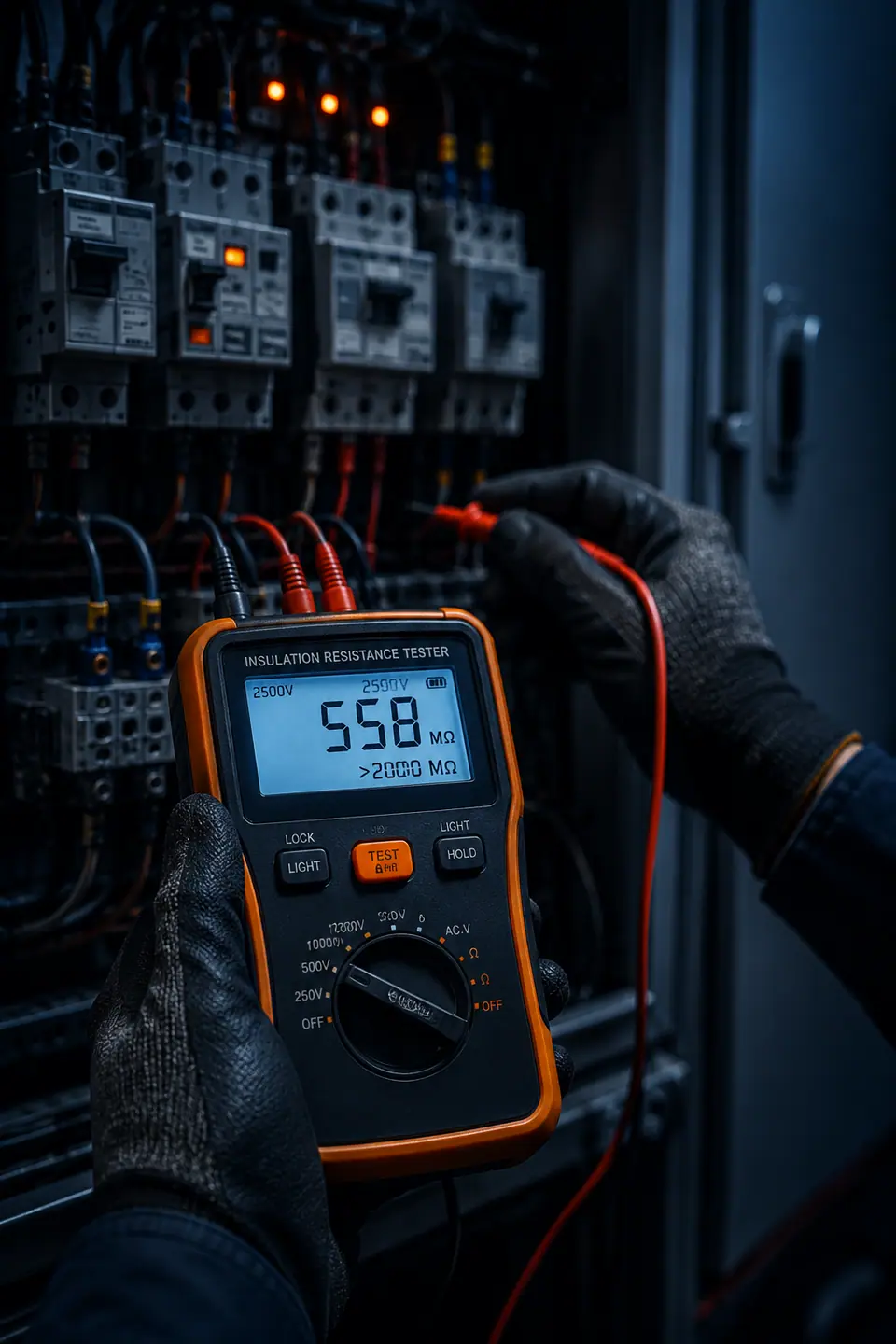

• Resultados de testes de isolação de EPI e EPC.
• Certificações de equipamentos em áreas classificadas.
• Relatório técnico de inspeção com recomendações e cronograma de adequação.

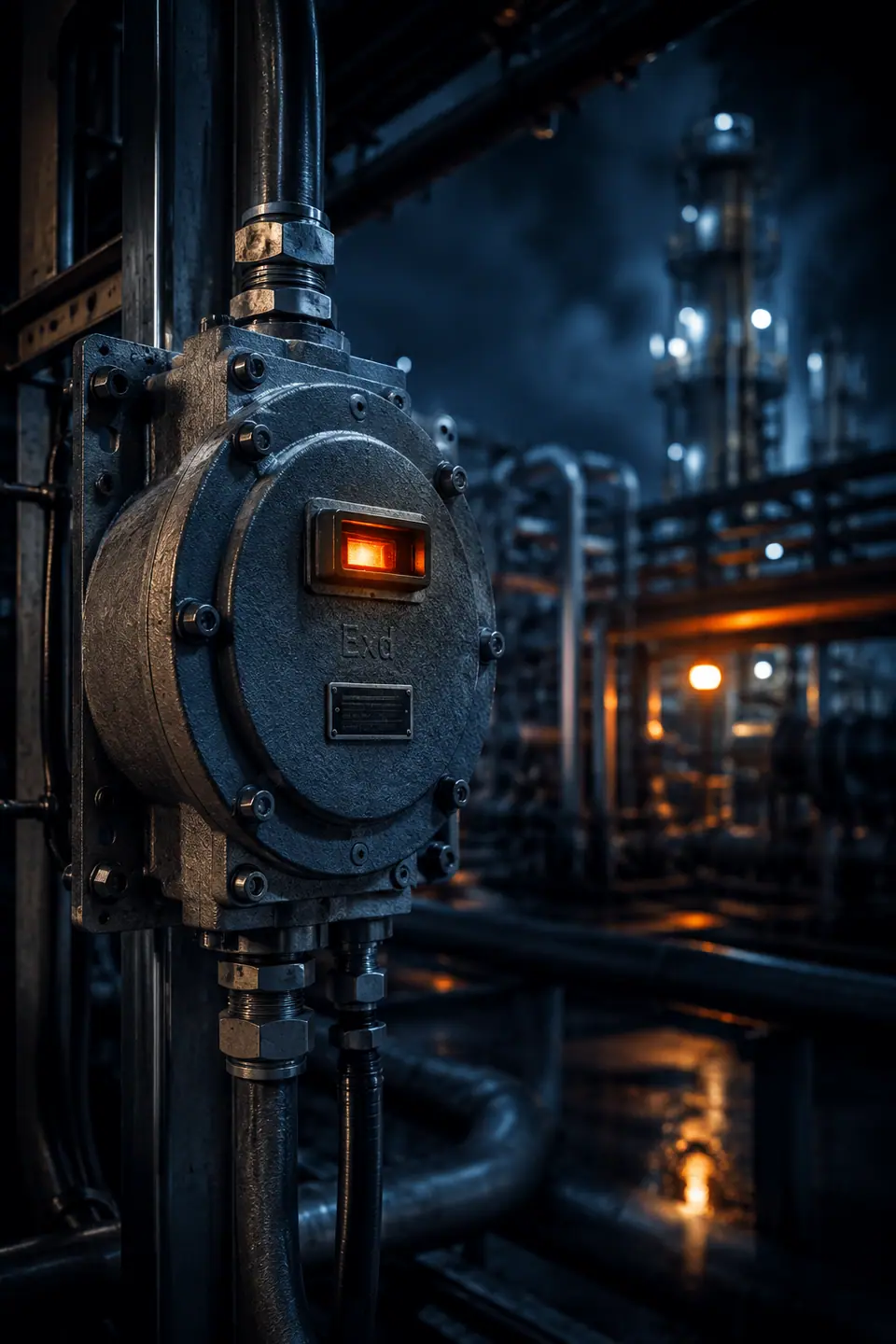

Como tratar áreas classificadas na instalação elétrica?

Área classificada é o local onde pode existir atmosfera explosiva de gás, vapor ou poeira, e a classificação segue a série ABNT NBR IEC 60079. A parte 10-1 define as zonas para gases, a parte 14 trata de projeto, seleção e montagem das instalações e a parte 17 de inspeção e manutenção.

Equipamentos elétricos para atmosferas explosivas precisam de certificação compulsória do INMETRO, regulada pela Portaria Inmetro nº 115/2022. A nova NR-10 exige equipamento certificado, medidas coletivas contra fontes de ignição e permissão de trabalho precedida de análise de risco para qualquer serviço nessas áreas.

Fator de potência, reativo e harmônicos: o que a indústria precisa controlar?

O fator de potência de referência, indutivo ou capacitivo, é 0,92 pela REN ANEEL nº 1.000/2021, e unidades do Grupo A pagam pelo reativo excedente quando ficam abaixo desse valor. Unidades do Grupo B não são cobradas por reativo excedente.

A correção costuma ser feita com bancos de capacitores automáticos, próximos ao QGBT ou aos CCMs. A mesma resolução exige que os capacitores não provoquem transitórios nem ressonâncias, o que se torna crítico em plantas com muitos inversores de frequência, retificadores e fontes chaveadas.

Essas cargas geram harmônicos, correntes em frequências múltiplas de 60 Hz que aquecem transformadores e cabos e podem entrar em ressonância com o banco de capacitores. Nesse cenário a solução é o banco dessintonizado (capacitores com reatores) ou filtros ativos, dimensionados a partir de medição com analisador de energia.

Quais estudos elétricos uma indústria precisa?

O estudo de curto-circuito calcula as correntes de falta em cada barramento e define a capacidade de interrupção de disjuntores e a suportabilidade de barramentos e cabos. Sem ele, um disjuntor subdimensionado pode não conseguir abrir uma falta.

Os estudos de seletividade e coordenação ajustam relés e disjuntores para que só a proteção mais próxima da falha atue, sem derrubar a planta inteira. Desarmes do geral por defeito em uma única máquina costumam indicar falta de seletividade.

O estudo de arco elétrico calcula a energia incidente em cada ponto de trabalho, em cal/cm², e define a distância segura e a vestimenta adequada. A nova NR-10 prevê esse estudo no projeto e o exige quando a organização quer usar EPI de categoria menor que a do Anexo IV.

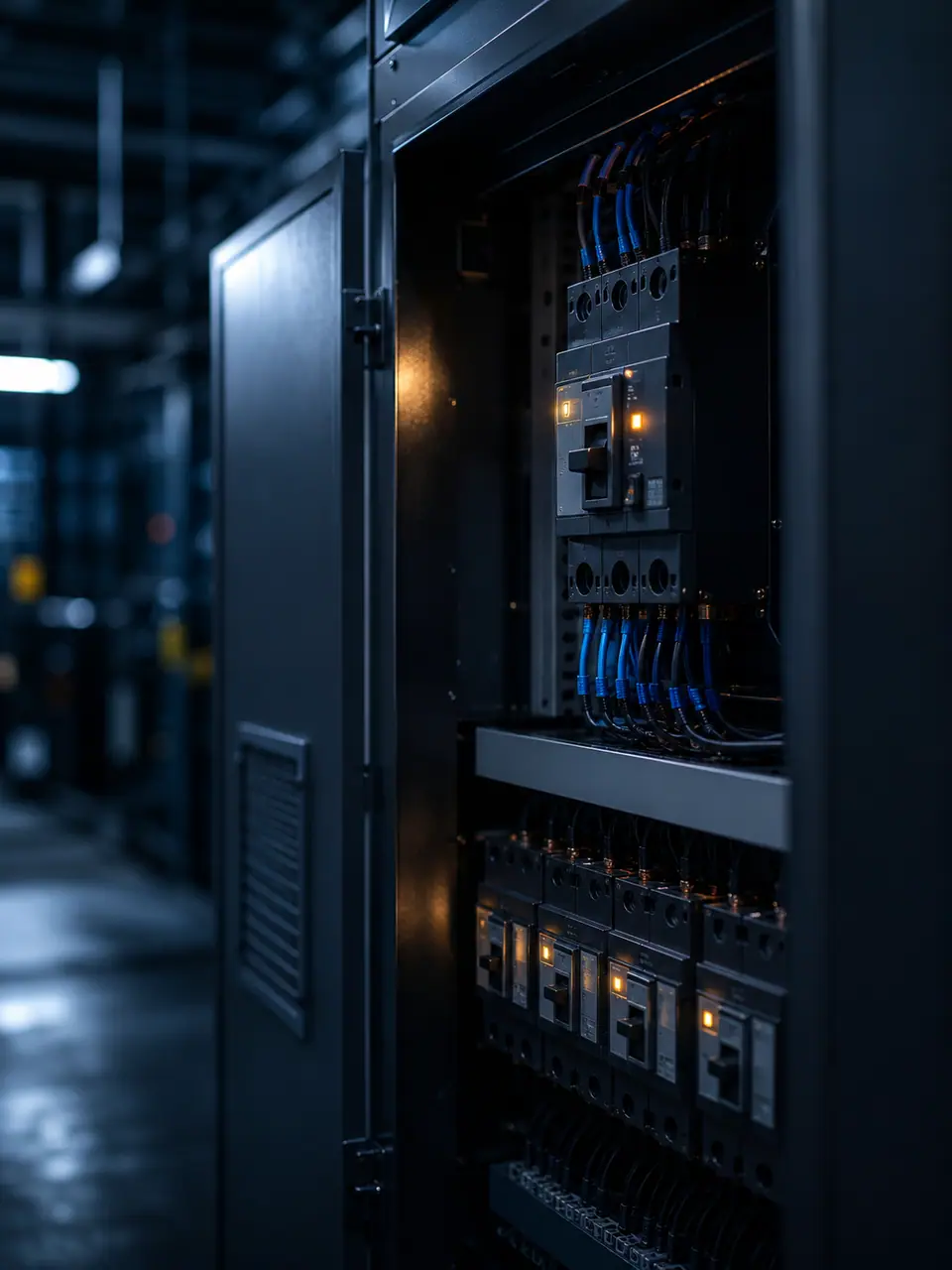

Como fazer retrofit ou ampliação com a fábrica operando?

O retrofit com a planta em operação começa por levantamento de campo e atualização dos unifilares, porque o documento existente muitas vezes não corresponde ao instalado. Em seguida, curto-circuito e seletividade são refeitos com as cargas novas, o que muitas vezes revela transformador ou QGBT no limite.

A execução é dividida em etapas: tudo o que puder ser montado sem desligamento é feito antes, e as conexões ficam concentradas em janelas de parada programada. A NR-10 dá prioridade à desenergização, então a troca a quente só se justifica quando a análise de risco e os procedimentos permitem.

Os erros mais comuns são ampliar sem rever a proteção a montante, ligar banco de capacitores sem medir harmônicos e encerrar a obra sem atualizar o as built. O projeto deve corresponder ao executado (item 10.4.13 da nova NR-10), e é ele que alimenta o Prontuário.
