Infraestrutura para carregadores veiculares

Qual a diferença entre recarga AC e DC?

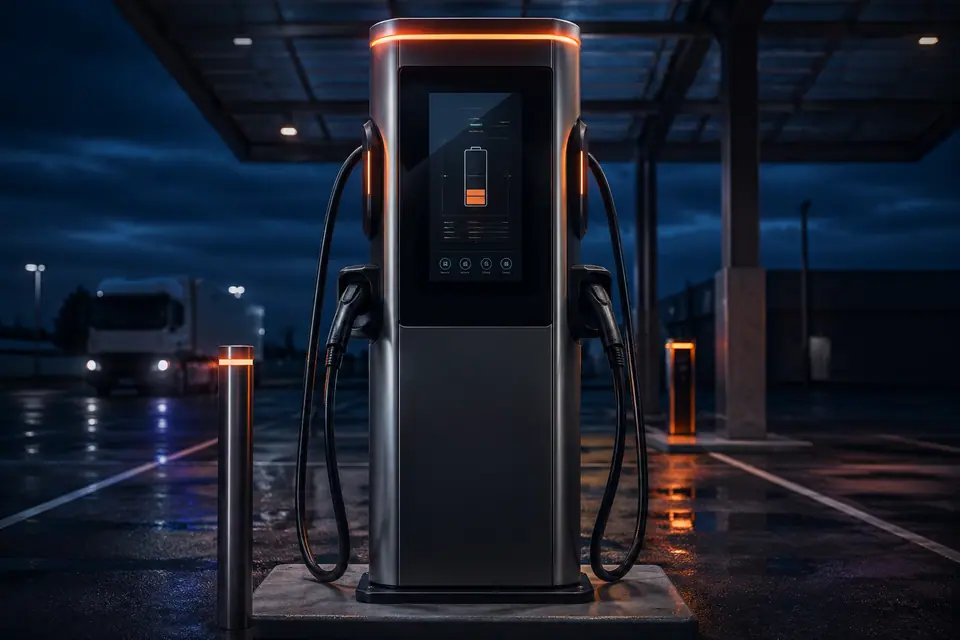

Na recarga AC (corrente alternada), o carregador de bordo do veículo converte a energia para a bateria; na recarga DC (corrente contínua), a conversão acontece dentro da estação e a energia entra direto na bateria. Por isso a potência em AC fica limitada pelo carregador de bordo, enquanto a DC alcança valores muito maiores.

Segundo a análise de impacto regulatório do Inmetro, a recarga AC opera tipicamente entre 3,7 kW e 22 kW e a DC chega a 350 kW. Um wallbox monofásico de 32 A entrega cerca de 7 kW; os trifásicos de 16 A e 32 A em 380/400 V entregam 11 kW e 22 kW.

A norma IEC 61851-1 organiza a recarga em quatro modos, que definem onde ficam a proteção e a comunicação com o veículo. Nas edificações sujeitas à IT 41, apenas o modo 3 (wallbox) e o modo 4 (DC) são admitidos.

Quais conectores de recarga são usados no Brasil?

O padrão predominante no Brasil é o Tipo 2 para recarga AC e o CCS2 (Tipo 2 com dois pinos adicionais de corrente contínua) para recarga DC, ambos da série IEC 62196. O relatório de análise de impacto regulatório do Inmetro registra que o Tipo 2/CCS2 está presente em quase a totalidade dos postos do país.

A ABNT publicou as partes 1 e 2 da série como ABNT NBR IEC 62196, mas não há padrão nacional obrigatório: o Inmetro recomendou não impor padronização no momento. Alguns veículos ainda usam GB/T ou CHAdeMO na recarga DC, o que vale checar em frotas com modelos variados antes de escolher o equipamento.

O que exige a ABNT NBR 17019 na instalação de um carregador?

A ABNT NBR 17019:2022 define os requisitos das instalações elétricas de baixa tensão destinadas à alimentação de veículos elétricos e complementa a ABNT NBR 5410, que continua valendo para o restante da instalação. Ela é baseada na IEC 60364-7-722 e foi publicada em maio de 2022.

Na prática, o projeto precisa atender a um conjunto de exigências que mudam o dimensionamento em relação a uma carga comum. A mais relevante para condomínios é o fator de demanda: sem controle de recarga, o quadro que alimenta várias estações deve ser dimensionado como se todas funcionassem ao mesmo tempo.

• Circuito terminal exclusivo para cada ponto de conexão, com proteção individual contra sobrecorrente.
• DR individual com sensibilidade de até 30 mA; o DR tipo AC não é aceito.
• Proteção contra corrente de falta contínua: DR tipo B, ou DR tipo A/F combinado com detecção de corrente contínua de 6 mA (RDC-DD), muitas vezes já integrada ao wallbox.
• Condutor de proteção separado do neutro no circuito do carregador (sem condutor PEN).
• DPS no quadro, conforme a avaliação de influências externas e o nível de exposição da instalação.
• Uma tomada alimenta um veículo por vez, sem extensões nem adaptadores.
• Fator de demanda igual a 1 no quadro de distribuição, a menos que exista controle de recarga.

O que o Corpo de Bombeiros de SP exige para recarga em garagens?

No Estado de São Paulo, os Sistemas de Alimentação de Veículos Elétricos (SAVE) são regulados pela Instrução Técnica nº 41 do Corpo de Bombeiros, atualizada pela Portaria CCB-003/970/2026, de 17 de março de 2026. A proposta de atualização foi submetida a consulta pública pela Portaria CCB-008/800/2025.

A IT 41 proíbe a recarga em tomadas de uso geral, adaptadores e extensões e exige responsabilidade técnica de profissional habilitado, incluindo o estudo de demanda. A verificação nas vistorias é visual e por amostragem, então o que não estiver no projeto e na documentação tende a gerar exigência no processo de AVCB.

• Circuito exclusivo com disjuntor e DR individuais para cada SAVE, e DPS nos quadros.
• Chave de desligamento de emergência local a no máximo 5 m dos carregadores e chave de pavimento a no máximo 5 m da entrada ou das escadas.
• Interligação do alarme e da detecção de incêndio aos pontos de desligamento, para corte automático da recarga.
• Afastamento mínimo de 5 m entre as estações e a rota de saída em edificações com saída única.
• Sinalização fotoluminescente em português com procedimentos e localização dos desligamentos.

Como instalar carregadores em condomínio?

Em condomínio, o primeiro passo é o estudo de demanda, que compara a capacidade da entrada de energia e do quadro geral com a carga das vagas que devem receber recarga agora e no futuro. Esse estudo define se a entrada comporta os pontos, se precisa de aumento de carga junto à concessionária ou se a gestão de carga resolve a limitação.

A gestão de carga dinâmica mede o consumo do prédio em tempo real e distribui entre os carregadores a potência disponível. Como a ABNT NBR 17019 só permite fator de demanda menor que 1 quando existe controle de recarga, ela costuma ser o que viabiliza muitos pontos sem trocar o transformador ou a entrada.

O consumo precisa ser individualizado, por medidor ligado à unidade do condômino ou por submedição no sistema de gestão com rateio por kWh. A ligação direta ao quadro de áreas comuns sem medição transfere o custo da recarga para todos os moradores.

A Lei estadual nº 18.403/2026 assegura ao condômino o direito de instalar, às suas expensas, estação de recarga individual na vaga privativa, desde que haja compatibilidade com a carga elétrica, atendimento às normas da distribuidora e da ABNT, ART ou RRT e comunicação prévia ao condomínio. A convenção pode fixar padrões técnicos, mas não proibir sem justificativa técnica ou de segurança documentada. Obras na infraestrutura coletiva continuam dependendo de aprovação em assembleia.

Recarga para empresas, frotas e eletropostos

Para empresas e frotas, o tipo de recarga depende do tempo em que o veículo fica parado: pernoite ou turno completo se resolve com wallbox AC, enquanto operação contínua pede carregador DC. Um estudo de rotas e janelas de recarga evita comprar potência que a operação não usa.

Eletropostos comerciais são permitidos a qualquer interessado, com preços livremente negociados, conforme o Capítulo V da Resolução Normativa ANEEL nº 1.000/2021, que substituiu a REN 819/2018. Carregadores DC de maior potência costumam exigir aumento de carga e, quando a carga instalada ultrapassa o limite de atendimento em baixa tensão, entrada em média tensão com subestação própria, conforme a norma de fornecimento da concessionária (na capital e em grande parte da Grande São Paulo, a Enel SP).

Qual solução escolher para cada cenário?

A escolha começa pelo tempo de permanência do veículo e pela capacidade elétrica disponível, não pela potência máxima do carregador. A tabela resume os cenários mais comuns.

Erros comuns e o que influencia custo e prazo

O erro mais frequente é comprar um wallbox de 22 kW sem verificar a rede e o veículo: o nominal pressupõe rede trifásica de 380/400 V, e muitos carros aceitam só 7 kW ou 11 kW em AC. Em rede trifásica 127/220 V, um equipamento de 32 A por fase entrega cerca de 12 kW (3 × 127 V × 32 A).

Outros problemas recorrentes são DR tipo AC, ausência de detecção de fuga em corrente contínua, circuito compartilhado e ligação sem ART. Custo e prazo dependem principalmente da distância entre quadro e vagas, da necessidade de aumento de carga na concessionária, do número de pontos, da gestão de carga e das adequações exigidas pela IT 41.
