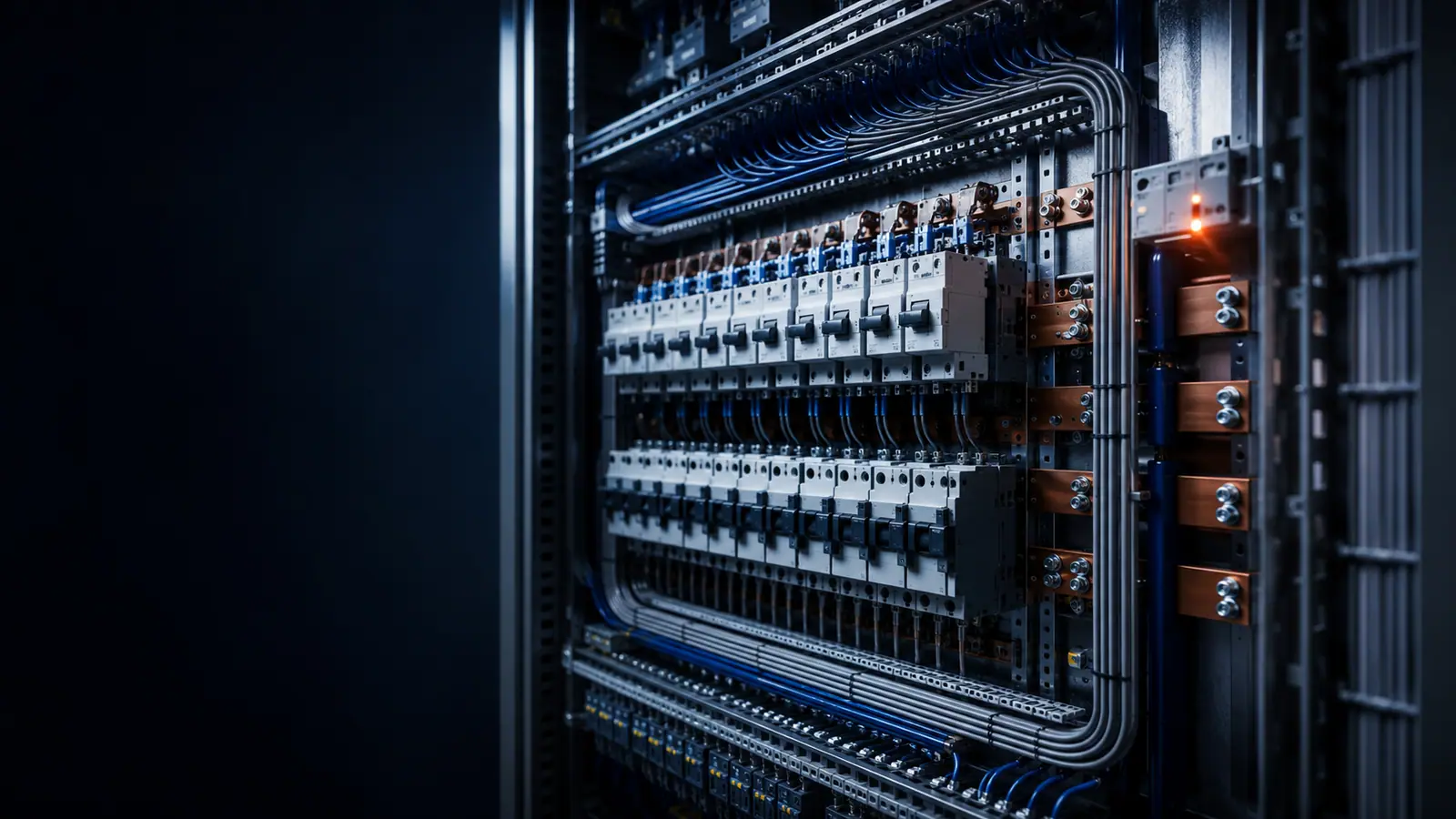

QGBT, CCM, painéis de automação e bancos de capacitores montados na fábrica própria da VBE, com relatório de ensaio na entrega.
Resumo
Quadros e painéis elétricos de baixa tensão são conjuntos de manobra e comando regidos pela ABNT NBR IEC 61439, que exige verificação de projeto e verificações de rotina em cada unidade. A VBE projeta e monta QGBT, CCM, painéis de comando e automação e bancos de capacitores no próprio chão de fábrica e entrega cada painel com relatório das verificações de rotina, certificados de componentes e número de série rastreável.

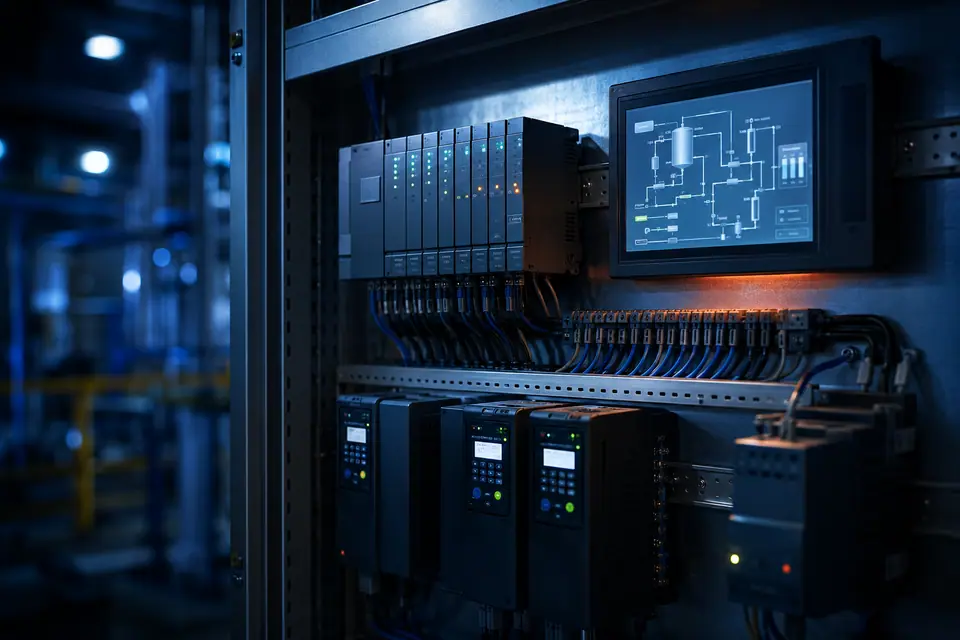

CCM e painéis de automação integrados ao supervisório da planta.

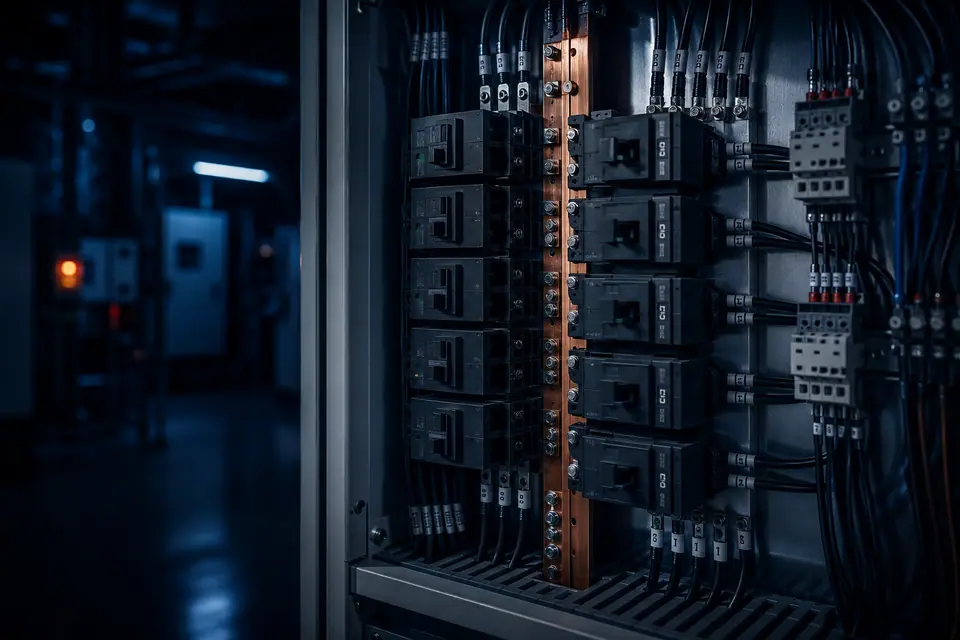

Conversar sobre este casoQuadros de distribuição programados conforme o cronograma da obra.

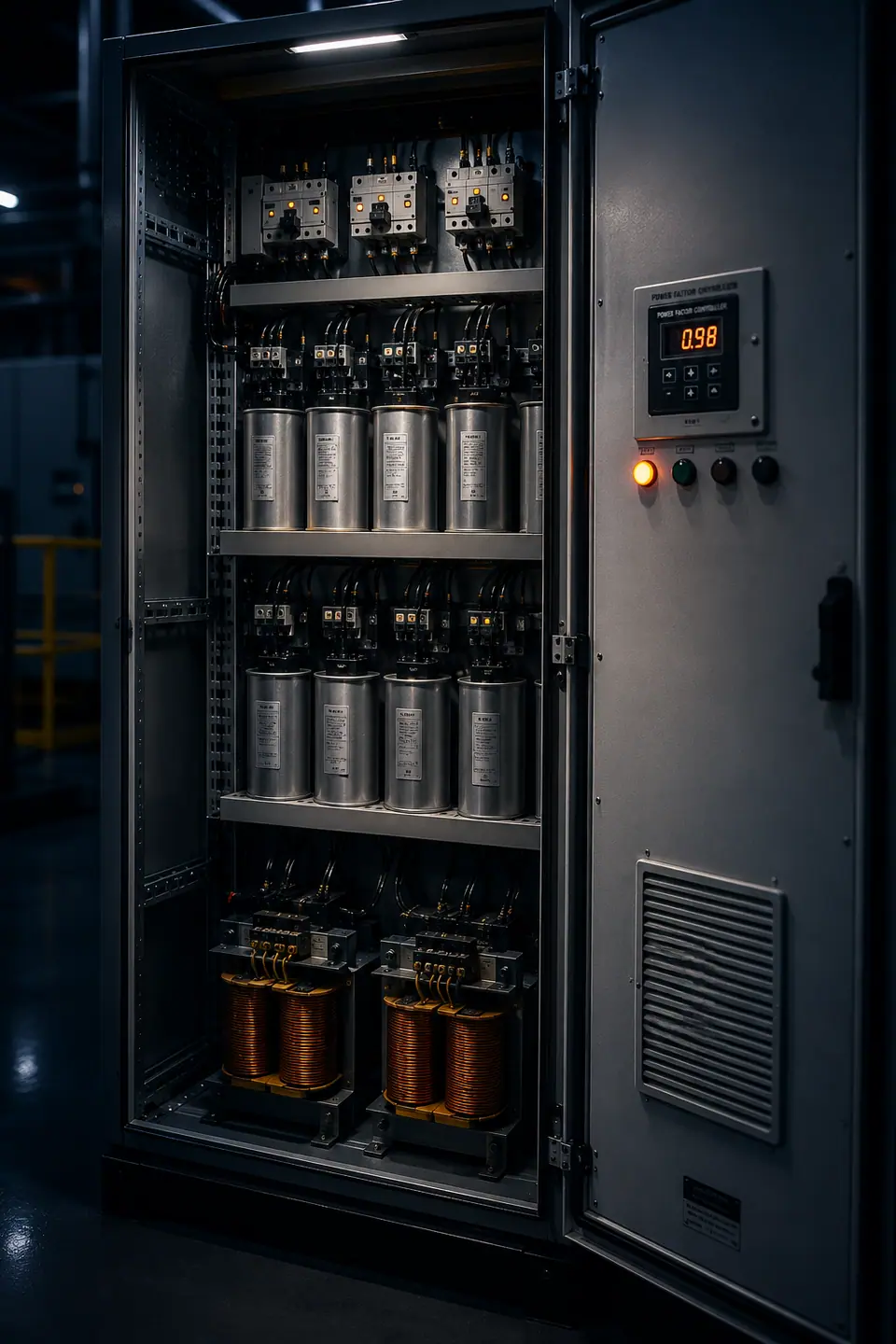

Conversar sobre este casoBancos de capacitores dimensionados por medição de energia.
Conversar sobre este caso
Gavetas extraíveis ou fixas com partida direta, estrela-triângulo, soft-starter ou inversor. Coordenação tipo 2 entre disjuntor, contator e relé, conforme as tabelas de coordenação ensaiadas do fabricante (ABNT NBR IEC 60947-4-1).
Do quadro geral (QGBT) aos quadros de piso, com barramento dimensionado pela corrente nominal e pela suportabilidade a curto-circuito.
Lógica com CLP, inversores, IHM e medição de energia, integrados ao supervisório da planta.
Correção automática do fator de potência por estágios, com reatores de dessintonia quando há distorção harmônica.
Os painéis se diferenciam pela função no sistema elétrico: distribuir energia, acionar motores, automatizar processos, corrigir fator de potência ou transferir a alimentação entre fontes. Todos são conjuntos de manobra e comando de baixa tensão e seguem a mesma família de normas, mas cada tipo tem pontos críticos próprios de projeto.
Na prática, uma instalação comercial ou industrial combina vários deles. O QGBT recebe a energia do transformador ou da entrada de serviço e alimenta os quadros de distribuição, os CCM e os painéis de processo.
| Tipo | Função | Ponto crítico de projeto |
|---|---|---|
| QGBT (quadro geral de baixa tensão) | Recebe a alimentação principal e distribui para os demais quadros | Corrente nominal do barramento e suportabilidade a curto-circuito no ponto de entrada |
| QDF / QDL (quadros de distribuição de força e de luz) | Alimentam e protegem circuitos terminais por setor, andar ou área | Seletividade com o QGBT e espaço de reserva para ampliação |
| CCM (centro de controle de motores) | Reúne partida, proteção e comando de motores | Coordenação entre disjuntor, contator e relé e dissipação térmica de inversores e soft-starters |
| Painel de comando e automação | Abriga CLP, IHM, inversores, fontes e relés de interface | Separação entre potência e sinal, aterramento e ventilação |
| Banco de capacitores | Corrige o fator de potência de forma fixa ou automática, por estágios | Harmônicos (reatores de dessintonia) e temperatura interna |
| QTA (quadro de transferência automática) | Transfere a carga entre a rede da concessionária e o gerador | Intertravamento que impede o fechamento simultâneo das duas fontes |
A ABNT NBR IEC 61439 exige que todo conjunto de baixa tensão tenha o projeto verificado e que cada unidade fabricada passe por verificações de rotina. A Parte 1 traz as regras gerais e a Parte 2 trata dos conjuntos de manobra e comando de potência, como QGBT e CCM. A edição brasileira da Parte 1 é de 2016 e substituiu a antiga série NBR IEC 60439, que classificava os painéis como TTA ou PTTA.
A norma separa duas responsabilidades. O fabricante original é quem fez o projeto do sistema de painel e a verificação de projeto associada, normalmente um fabricante de invólucros e barramentos com ensaios em laboratório. O fabricante do conjunto é quem monta o painel completo, assume a responsabilidade por ele e coloca seu nome na placa de identificação. As duas funções podem ser da mesma empresa.
A verificação de projeto prova que o modelo atende à norma e pode ser feita por ensaio, por comparação com um projeto de referência ensaiado ou por avaliação (cálculo com margens). Nem toda característica aceita os três métodos: distâncias de isolação e de escoamento, por exemplo, não podem ser verificadas só por cálculo. A verificação de rotina é feita pelo fabricante do conjunto em cada painel pronto e detecta falhas de material e de montagem. Ela abrange:
Um painel é dimensionado por três grandezas: a corrente nominal que suporta em regime contínuo, a corrente de curto-circuito que suporta sem dano e a elevação de temperatura interna. A corrente nominal do conjunto (InA) e a de cada circuito (InC) são os valores que o painel conduz sem ultrapassar os limites de aquecimento da norma, considerando o fator de diversidade nominal (RDF), que indica a fração da corrente nominal que os circuitos de saída podem conduzir de forma contínua e simultânea.
A suportabilidade a curto-circuito é declarada pela corrente suportável de curta duração (Icw), valor eficaz associado a um tempo (0,2 s, 1 s ou 3 s, por exemplo), e pela corrente suportável de crista (Ipk). A corrente de crista declarada (Ipk) precisa ser um múltiplo da Icw, com fator que cresce com o nível de curto-circuito, conforme tabela da ABNT NBR IEC 61439-1. Esses valores precisam ser iguais ou maiores que a corrente de curto-circuito presumida no ponto de instalação, informada pelo projeto ou pelos dados da entrada de energia.
A elevação de temperatura é medida em kelvin acima da temperatura ambiente de referência, e a norma fixa limites diferentes para cada parte do conjunto, como os terminais de condutores externos e as superfícies do invólucro que podem ser tocadas. A verificação por cálculo só é admitida em faixas restritas de corrente; acima delas vale ensaio ou comparação com projeto ensaiado.
As formas de separação indicam quanto o interior do painel é compartimentado por barreiras ou divisórias entre barramentos, unidades funcionais e terminais de saída. Quanto maior a forma, maior a possibilidade de intervir em um circuito com os demais energizados e menor a propagação de uma falha, com aumento de volume e de custo.
A escolha depende da continuidade de serviço exigida e de quem fará a manutenção. Na Forma 1 não há separação interna; nas formas 2, 3 e 4, as barreiras passam a separar, de forma progressiva, os barramentos, as unidades funcionais e os terminais de saída, e as variantes a e b indicam como os terminais ficam separados. Um quadro de luz pequeno costuma ser Forma 1; um QGBT de hospital, data center ou indústria de processo contínuo tende a pedir Forma 3b ou 4.
O grau de proteção IP, definido pela ABNT NBR IEC 60529, indica a proteção do invólucro contra acesso a partes perigosas e penetração de sólidos (primeiro algarismo) e de água (segundo algarismo). Para painel instalado em área externa sem proteção adicional, a IEC 61439 exige segundo algarismo no mínimo 3. Para proteção contra contato direto, a ABNT NBR 5410 pede partes vivas confinadas em invólucros ou atrás de barreiras com grau mínimo IP2X ou IPXXB.
O código IK, da IEC 62262, classifica a resistência do invólucro a impactos mecânicos, de IK00 (sem proteção) a IK10 (impacto de 20 J). Ele importa em áreas de circulação de empilhadeiras, garagens e locais sujeitos a vandalismo. IP e IK devem ser escolhidos pelo ambiente real: poeira, lavagem, umidade, radiação solar e risco de choque mecânico.
A ABNT NBR 5410 rege a instalação de baixa tensão onde o painel será ligado e exige, entre outros pontos, espaço de reserva nos quadros de distribuição para circuitos futuros. Quadros de distribuição destinados à operação por pessoas comuns, como os residenciais, são tratados na ABNT NBR IEC 61439-3.
A NR-10 exige que o projeto especifique dispositivos de desligamento com recurso de impedimento de reenergização e que o memorial descritivo descreva a identificação de circuitos, as restrições de acesso e a posição dos dispositivos de manobra. Uma nova NR-10, aprovada pela Portaria MTE nº 737, de 29/05/2026, publicada no DOU em 01/06/2026, entra em vigor em 1º de junho de 2027 e passa a exigir expressamente que painéis e quadros tenham porta mantida fechada e sinalização do nível de tensão e do risco de choque e de arco elétrico.
Em máquinas, a NR-12 (item 12.3.5) determina que quadros de comando e potência tenham porta permanentemente fechada fora da manutenção, sinalização de choque elétrico e de acesso restrito, proteção e identificação dos circuitos e grau de proteção adequado ao ambiente.
Um painel conforme sai da fábrica com placa de identificação e documentação técnica que permita operá-lo, mantê-lo e comprovar a conformidade. A placa, fixada de forma visível e legível com o painel instalado, traz o nome ou marca do fabricante do conjunto, a designação ou número de identificação, um meio de identificar a data de fabricação e a parte da norma aplicada (IEC 61439-2, por exemplo).
Junto com o painel devem seguir os diagramas unifilar e funcional com InA, InC, RDF e Icw, o layout e a lista de materiais, a comprovação da verificação de elevação de temperatura, o relatório das verificações de rotina e as instruções de instalação, operação e manutenção. Projeto e fabricação, como serviços de engenharia, são registrados em ART (Anotação de Responsabilidade Técnica), exigida pela Lei nº 6.496/1977.
Para orçar, o fabricante precisa das características de interface, que definem o painel antes de qualquer desenho:
O erro mais frequente é montar um painel sem verificação de projeto, combinando invólucro, barramento e disjuntores sem comprovar elevação de temperatura e suportabilidade a curto-circuito do conjunto. Cada componente pode ter certificado próprio e o painel, ainda assim, não atender à norma.
Outros erros recorrentes aparecem na termografia e na manutenção:
Revisado pela engenharia da VBE · atualizado em . Fontes consultadas:
Carga, corrente de curto-circuito presumida, grau de proteção e margem de expansão.
Diagramas, layout, lista de materiais e verificação térmica.
Usinagem, montagem e cablagem identificada no chão de fábrica da VBE.
Inspeção visual, propriedades dielétricas, continuidade do circuito de proteção, fiação e funcionamento, entre outros itens da norma.
Relatórios de ensaio, certificados, as built e rastreabilidade.
O mesmo método das demais soluções da VBE, adaptado a este serviço. Ver o método completo
O fabricante original é a organização que projetou o sistema de painel e fez a verificação de projeto, em geral com ensaios de laboratório. O fabricante do conjunto é quem monta o painel completo, faz as verificações de rotina em cada unidade e coloca seu nome na placa de identificação. Pela ABNT NBR IEC 61439, a responsabilidade pelo painel entregue é do fabricante do conjunto, que pode ser a mesma empresa do fabricante original.
Só com avaliação técnica. A verificação de projeto do painel considera as perdas térmicas e a suportabilidade a curto-circuito dos componentes especificados. Um disjuntor de outra marca ou capacidade pode dissipar mais calor, ter outra corrente de interrupção ou alterar a coordenação com contatores e cabos. Quem faz a troca deve confirmar que o novo componente é equivalente ou refazer a verificação aplicável e atualizar os diagramas.
Depende da continuidade de serviço que a instalação exige. Se for aceitável desligar o quadro inteiro para manutenção, Forma 1 ou 2 atende e custa menos. Quando é preciso intervir em uma saída com as demais energizadas, como em hospitais, data centers e indústrias de processo contínuo, o usual é Forma 3b ou 4. A escolha deve constar na especificação, porque altera o tamanho e o custo do painel.
A IEC 61439 exige, para conjuntos externos sem proteção adicional, segundo algarismo do código IP no mínimo 3, que corresponde à proteção contra água aspergida. Na prática, o grau final depende do local: poeira, lavagem com jato, maresia e sol direto pedem invólucros com graus mais altos, vedação adequada e atenção à temperatura interna, já que painéis mais fechados trocam menos calor com o ambiente.
Sim, por uma parte específica da série. Os quadros de distribuição destinados à operação por pessoas comuns, como os de residências e pequenos comércios, são tratados na ABNT NBR IEC 61439-3. Já QGBT, CCM e painéis industriais operados por pessoas qualificadas seguem a ABNT NBR IEC 61439-2. Em ambos os casos, a instalação do quadro na edificação também precisa atender à ABNT NBR 5410.
Na prática, "quadro certificado" costuma significar quadro conforme a ABNT NBR IEC 61439: projetado, montado e verificado segundo essa norma, que define critérios de segurança, capacidade de corrente, suportabilidade a curto-circuito, elevação de temperatura e isolação. Isso inclui ensaios de rotina e documentação completa (relatórios de ensaio, certificados dos componentes, rastreabilidade de fabricação). Um quadro sem essa conformidade pode até "funcionar" no início, mas não tem comprovação de que vai suportar as condições reais de operação com segurança ao longo do tempo.
O valor varia amplamente conforme o porte e a complexidade: quadros residenciais simples partem de valores mais baixos, enquanto quadros comerciais e industriais de maior porte, com mais circuitos, barramentos reforçados e componentes de automação, custam proporcionalmente mais. Os principais fatores de custo são o número de circuitos, o tipo e a quantidade de disjuntores e dispositivos de proteção, a necessidade de automação (CLPs, sensores, monitoramento remoto) e o grau de personalização exigido pela aplicação.
Depende da complexidade e da disponibilidade de componentes. Painéis simples podem ficar prontos em poucos dias após a aprovação do projeto; painéis mais complexos, com automação e componentes especiais, podem levar várias semanas — considerando o tempo de projeto detalhado, aquisição de materiais certificados, montagem e os testes elétricos e mecânicos exigidos antes da entrega.
É a norma técnica brasileira que regula o projeto, a fabricação e a verificação de quadros e painéis elétricos de baixa tensão. Ela existe para assegurar que o conjunto, e não apenas cada componente isoladamente, funcione com segurança sob as condições reais de operação: resistência a aquecimento, suportabilidade a curto-circuito, isolação adequada e continuidade do circuito de proteção. Seguir essa norma reduz riscos de incêndio, choque elétrico e falhas que param a operação.
O retrofit — modernização do painel existente, aproveitando parte da estrutura e infraestrutura já instalada — costuma valer a pena quando a estrutura física ainda está em bom estado, mas os componentes internos estão obsoletos, fora de norma ou já não atendem à demanda atual. Quando a estrutura já apresenta sinais avançados de degradação, ou quando a necessidade de expansão é grande demais para o espaço físico existente, a substituição completa costuma ser mais indicada.
